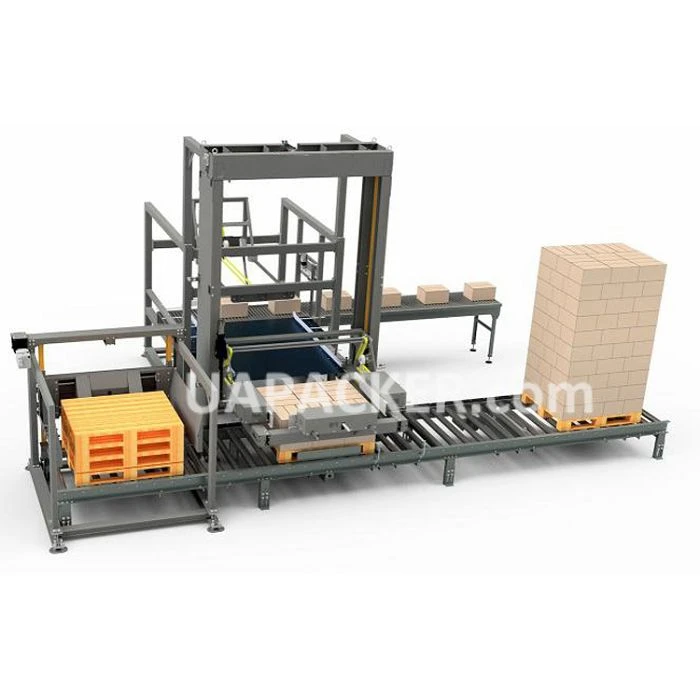

码垛机

码垛机结构

(1)利用各种传感器和位置控制，将产品按一定的形式码放。

(2) 叠片形式：由用户设计

手术

(1)送料输送带将产品排列在滚筒输送带上。

(2)传感器检测到定量的产品，然后通过推杆将其输送到主滚筒输送带上。

(3)在主滚筒输送带上，产品按照各层要求的排列运行后，处于待机状态的夹钳臂到达指定的夹钳位置后，经传感器检测到后下降并停止。 和托盘来完成码垛作业。

(4)利用托盘钩和托盘提升输送带将托盘库内存放的托盘以托盘的形式从托盘库中卸载，到达设计位置后进入待机状态。 输送托盘，完成码垛作业，自动供应托盘。

(5)产品码垛完成后，机械臂作180度角运动。 到达下降传感器位置后开始下降，进行产品码垛作业。 产品卸完后，返回指定位置按相反顺序支撑产品。

1、结构框架焊接而成，坚固耐用，具有可调节底座功能

2、主升降平台采用SEW电机驱动

3、入口处高速输送带分箱、畅通输送带分箱、堆垛区滚筒输送机、输出2.5m链条输送机、自由滚筒输送机

4、采用安全保护装置，采用德国西门子PLC控制系统

5.人机界面，便携式故障自动显示

主要技术参数

1.型号：PZ20

2、操作方式：卧式托盘式

3、生产能力：20-35盒/分钟

4.托盘尺寸：取决于客户要求

5.纸箱尺寸：取决于客户要求

6、排列方式：根据客户要求

7、托盘库：标配10个托盘

8、功耗

功率：8千瓦

耗气量：450L

9. 堆栈限制

托盘输送机：2个托盘

10. 设备尺寸（大约）

L8600*W4150

重量：5500公斤

11. 输送机高度（大约）

料箱输送带：850mm

托盘输出输送带：650mm

12. 堆栈存储

承载量

- 自动供应10至15叠板

- 从底部开始供应

- 控制电机

- 操作按钮

- 堆叠板弹出器损坏

堆叠式输送带

- 过载链板

- 启动和停止驱动器

- 可调节的堆叠导轨； 料堆进料端气动控制； 空垛位置检测器。

电气、气动品牌

1、PLC：西门子

2、低压电器元件：法国施耐德

3、逆变器：德国博士

4、操作按钮、开关、指示灯：法国施耐德

5、光电开关：德国SICK或日本OMRON

6、接近开关：德国SICK

7、人机界面：德国SIEMENS

8.气缸及电磁阀：台湾AIRTEC

1）操作人员不得进入机器工作范围。 联合作业区内人机不能同时工作。

2）机器工作区域周围应设置护栏。

3）进入围栏的操作人员必须经过安全培训。 护栏的安全开关起到紧急停止的作用。

4）系统所有可操作的控制装置均应安装在防护围栏外。

5）机器自动启动、重新启动和手动操作前必须检查必要的操作条件。

6）其他安全条件必须符合国家法律的有关规定。

7）其他安全条件必须按照用户制定的安全规定执行。

码垛机可以通过一系列机械动作，将包装好的产品（箱/袋/桶/袋）按一定的顺序码垛在空托盘上，方便散装产品的装卸和运输。 可以改善现场操作环境，提高生产效率，满足客户对生产技术和包装的要求。

我们提供设备和自动化方面的技术咨询和解决方案服务。

客户可以实地参观我厂，现场演示设备的操作和操作。

免费提供工厂布局设计和生产线设备运行验证。

可以保证样品和设备的准时交付。

专人密切跟进所有订单并及时通知客户。

所有售后请求将在 24 小时内回复。

Q: 可以在铭牌和包装上印上我们公司的LOGO吗？
答：是的，我们可以做到。

问: 批量生产的交货时间怎么样？
答：批量生产需要 20-45 个工作日。 这取决于您的数量，我们将尽力满足您的需求。

问: 你们在寻找代理吗？

A: 是的，我们正在世界各地寻找代理商，请联系我们进一步讨论。
